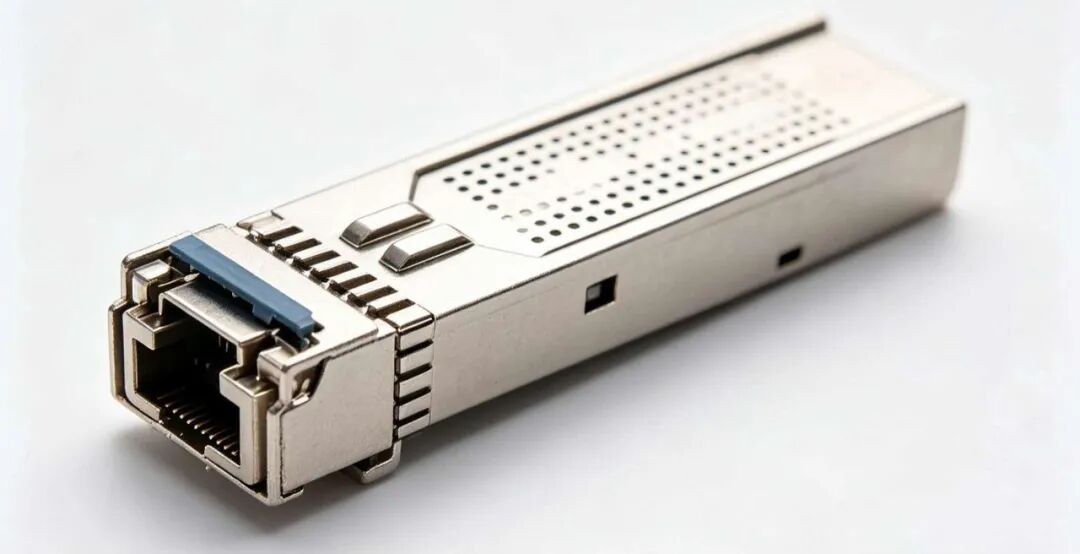

很多人对光模块的直观印象，就是交换机端口上那个U盘大小的金属器件。把它插入插槽，指示灯闪烁，海量数据就借助光纤完成高速流转。但这个小小的金属外壳内部，藏着一整套电光转换的精密系统。跳出宏大行业叙事，从硬件零件出发，可完整拆解800G光模块的核心构成、零部件价值以及行业核心竞争壁垒。

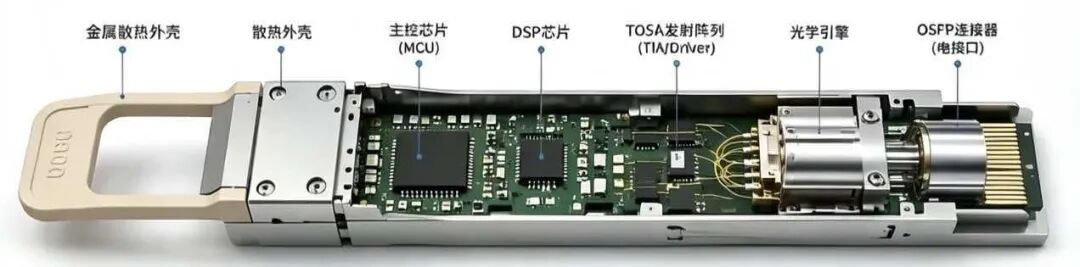

拆开外壳来看，800G光模块内部结构清晰，整体可划分为电信号区与光信号区两大功能模块，两个区域各司其职、协同配合，完整完成电信号与光信号的双向转换，是实现高速数据传输的核心基础。

电信号区紧邻交换机、服务器金手指接口，核心载体为PCB电路板，板上核心元器件为DSP数字信号处理芯片。在800G超高速、长距离数据传输过程中，信号极易出现畸变、衰减、干扰等问题，DSP芯片可依托内置专业算法，完成失真信号的修复与还原。同时在信号发射环节，对原始电信号进行预处理、优化和校准，最大限度保障数据传输的稳定性、完整性与准确率，规避高速传输带来的信号损耗问题。

光信号区为对接光纤的核心区域，主要由TOSA发光组件、ROSA收光组件以及各类无源光学器件三大部分组成，是实现电光、光电信号转换的关键单元，直接决定光模块的传输性能上限。

TOSA发光组件采用金属封装腔体结构，内部搭载激光器芯片，是实现电信号向光信号转换的核心硬件，也是整条光模块产业链中供给最紧张、技术壁垒最高的核心部件之一。ROSA收光组件则搭载高灵敏度光电探测芯片，搭配配套光学元件，可精准接收光纤传输的光信号，并快速将其转化为设备可识别的电信号。

除此之外，收发配套无源器件包含微型透镜、光隔离器、波分复用器等纯物理光学零部件，主要负责完成光束汇聚、多路光合束、光路隔离、降噪滤波等基础工作，保障光路传输的纯净度与稳定性。

从整机生产角度来看，光模块厂商的核心工作并非全链条自研，而是整合上下游供应链资源。企业通过采购电信号区PCB电路板、DSP芯片，搭配光信号区的光收发组件、无源光学器件，经过多道精密封装、调试、检测工序，整合为标准化成品光模块，最终交付给云服务商、电信运营商、数据中心等终端客户。

一块完整的800G光模块，依托全球化供应链协同生产，各类零部件分工明确、各司其职。通过BOM清单可清晰梳理各核心零件的核心功能与行业主流供货厂商，直观看清产业链分工体系。

在光通信行业中，有源器件与无源器件是高频核心概念，也是理解产业链壁垒的关键。有源器件需要外接供电驱动，是实现光电信号互相转换的核心动力引擎，激光器芯片、光电探测器芯片均属于核心有源器件，技术门槛高、供应链集中度高。

无源器件无需通电工作，依靠光的反射、折射、透射等物理特性实现功能，透镜、隔离器、波分复用器等都属于此类。看似结构简单，但对微米、纳米级的光学对准精度、封装工艺要求极高，是光模块一级封装环节的核心技术难点，直接影响产品良率与传输稳定性。

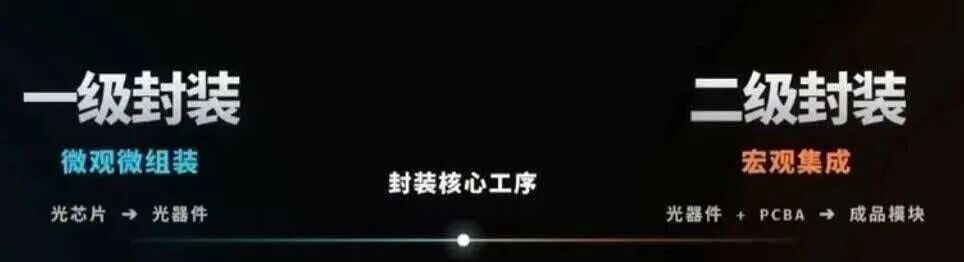

800G光模块产业链分工高度细化，上游光芯片、DSP芯片、无源光学器件均有专业供应商，模块厂商无需全部自研生产，大部分核心零部件均可对外采购。但零部件采购并不等于能够产出高性能、高良率的成品，封装组装工序，是800G高速光模块时代拉开企业差距、构筑核心竞争力的关键，行业统一分为一级封装、二级封装两大核心环节。

二级封装属于宏观系统集成工序，核心工作是将采购的光器件、PCBA电路板、各类元器件整合组装，封装为完整的成品光模块，简单来说就是将所有精密零部件集成至U盘大小的金属外壳内部。

800G高速光模块存在天然的工艺矛盾：DSP芯片工作时发热量巨大，但激光器芯片对温度极其敏感，高温极易导致性能衰减、参数漂移，两类核心器件需集成在狭小腔体中，工艺难度极大。厂商需要攻克两大核心难题，一是高频PCB布线设计，规避多通道信号互相干扰；二是精准热仿真设计，搭建高效散热体系。若散热、布线设计失效，模块上机短时间内就会过热宕机、传输报错。中际旭创、新易盛等头部企业能够站稳行业龙头地位、拿下海外头部客户订单，核心优势就是率先攻克高频电路设计、极限散热的二级封装技术。

一级封装属于微观精密微组装工序，难度远高于二级封装，核心是将裸光芯片和无源光学器件完成纳米级精准耦合，加工成标准化光收发组件、光引擎，工艺精度堪比在头发丝表面雕花。工序要求精准对位激光器发光点与探测器感光面，对自动化设备精度、材料工艺积累、生产良率管控能力要求极高。

目前行业内绝大多数中小光模块整机厂商，无法实现一级封装的高良率、大规模量产。这一工艺壁垒也造就了天孚通信等行业细分龙头，企业虽整机营收规模不及头部模块厂，但凭借顶尖的一级封装、光引擎精密耦合能力，稳居光通信行业第一梯队，成为产业链核心“卖水人”。

梳理800G光模块上游核心零部件源头，可清晰看到全球化分工、寡头垄断的供应链格局。DSP数字信号芯片功耗高、算法壁垒极高，全球市场基本被博通、Marvell两家海外企业寡头垄断；高端激光器、探测器等核心光芯片，长期由Lumentum、Coherent、博通把控，牢牢掌握高端芯片产能与定价权。

国内厂商的优势集中在中低端无源器件、精密封装和整机制造领域，天孚通信等企业牢牢掌握微米级精密耦合封装核心能力；中际旭创、新易盛等头部整机厂，同时具备一二级完整封装能力，可完成系统级适配与定制化交付，成功切入北美头部云厂商核心供应链。

行业普遍存在认知误区：认为光模块是标准化硬件，采购组装后即可直接供货。事实上，100G及以下低速光模块接近即插即用的标准件，但800G乃至1.6T超高速光模块，已经彻底脱离标准化逻辑，具备极强的定制化属性。

AI算力中心搭载的英伟达GPU、高端交换芯片，对光模块的延迟、功耗、适配性要求极高，光模块DSP固件算法需要针对性适配网卡实现超低延迟通信，功耗参数也需要匹配云厂商液冷机房的特殊环境。这类深度系统联调无法在成品生产后完成，头部光模块厂商会提前参与海外科技巨头下一代硬件的研发流程，同步开展底层定制开发，极高的联合研发入场门槛，成为中小厂商无法逾越的行业壁垒。

拆解800G光模块的整体成本结构，光电芯片是核心成本项，占硬件总成本的50%以上，直接决定产品定价与企业利润空间。其中发射端激光器芯片技术壁垒最高、供给最紧张，是成本核心中的核心；接收端探测器芯片国内技术成熟度相对更高，国产化替代进度更快。

当前行业发射端主流包含DML、CW、EML、硅光四大技术路线，核心目标均为实现电信号向光信号的高效转换，但适配场景、性能参数、技术壁垒差异显著。

DML直接调制激光器原理简单，依靠光源亮灭实现信号传递，适配100G及以下低速传输场景；在400G、800G超高速场景下，高频开关会引发严重的光信号失真，无法满足高速传输需求，逐步被行业淘汰。

CW连续波激光器可实现光源持续稳定输出，通过外置调制器完成信号调控，搭配薄膜铌酸锂调制器、硅光集成调制器使用，具备极强的速率升级潜力，是未来高端光模块的核心发展方向之一。

EML电吸收调制激光器将光源与调制器集成于单芯片，体积小巧、调制速率快、稳定性强，是当前800G/1.6T高端光模块的市场主流方案，但芯片生产良率门槛极高，产能稀缺。

硅光芯片属于新一代集成化技术路线，集成度高、扩展性强，可适配超高速率迭代，是行业长期重点布局的核心赛道。

800G/1.6T高端光模块需集成多颗高速光芯片，高端100G/200G EML芯片、大功率CW光源、薄膜铌酸锂调制器长期供给紧张。而光芯片生产高度依赖磷化铟InP衬底材料与外延生长工艺，晶体生长、芯片制造良率难以快速提升，无法通过单纯扩充设备实现产能爆发，极度依赖长期材料工艺积累。这也是英伟达等头部企业提前斥资锁定高端光芯片产能的核心原因。

在国产替代赛道，国内企业已实现关键突破。源杰科技成功实现高端100G EML芯片量产，大功率CW激光器可稳定批量供货；东山精密通过收购索尔思光电，完成100G EML芯片规模化交付，是国内少数具备高端激光器芯片量产能力的企业，逐步打破海外寡头垄断格局。

高速光模块技术迭代持续加速，硅光、CPO、LPO成为行业三大核心热议路线。以1.6T硅光模块为例，传统方案需采购各类元器件分步封装，流程繁琐、集成度低；硅光方案采用半导体标准化生产模式，由博通、Marvell输出硅光芯片设计方案，台积电、中芯国际等晶圆厂依托CMOS工艺制造光子裸芯片，再通过专业厂商完成CW光源耦合制作硅光引擎，最终由模块厂商完成二级封装集成，生产效率与集成度大幅提升。

CPO共封装光学是行业终极演进方向，技术方案更为激进，直接将硅光引擎与交换芯片封装在同一基板上。大幅缩短电信号传输距离，仅需几毫米即可完成电光转换，极大降低PCB传输带来的信号损耗，显著优化模块功耗与传输延迟。除此之外，英伟达布局的OIO方案，进一步将光通信技术直接应用于GPU之间的数据传输，有望彻底重构算力网络传输架构。

面对CPO技术落地前的行业空档，LPO线性驱动可插拔光模块成为主流过渡方案。该方案直接移除DSP芯片，由交换芯片直接驱动光器件，结构更简单、功耗更低。但LPO属于折中方案，存在天然技术瓶颈，当单通道速率突破200G、迈向3.2T超高速时代后，缺少DSP芯片的信号补偿与纠错功能，信号误码率问题将无法规避。从物理原理层面来看，LPO无法长期适配超高速传输需求，3.2T时代后，CPO将全面取代现有可插拔模块，成为行业主流解决方案。

拆解一枚小小的800G光模块，窥见的是全球高端光通信产业的完整供应链体系与技术竞争格局。目前海外寡头企业依旧把持着DSP芯片、高端光芯片等核心上游环节，掌握行业定价权与技术主导权；国内企业凭借封装工艺、整机集成、无源器件制造的核心优势，站稳全球市场份额，同时在高端光芯片领域逐步实现国产突破。

对于800G及下一代超高速光模块而言，零部件采购只是生产基础，真正构筑企业核心壁垒的，是一级封装的微米级精密耦合工艺、二级封装的高频电路与极限散热设计，以及面向头部算力厂商的深度定制联合研发能力。读懂800G光模块的零部件构成、封装工艺、供应链格局与技术迭代方向，就能精准把握AI算力网络的底层硬件逻辑，清晰看清光通信产业链的发展机遇与技术卡点，为行业布局与技术研发提供核心参考。
